原理結構

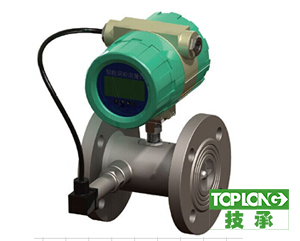

　　3321型氣體渦輪流量計是一種精密流量測量?jī)x表，與我廠開發的7100系列流量積算儀表配套可用于測量氣體的體積流量或者質量流量。可廣泛用于石油、化工、冶金、科研等領域的一般氣體、天然氣、煤氣等氣體計量、控制系統。

　　氣體渦輪流量計還可與控制室中的二次儀表或控制器相連，實現積算、傳輸和控制功能。.

　　產品特點

　　壓降小，最大壓損約為1Kpa

　　測量精度高 可達1%特殊校準可達0.5%

　　低流速 可用于1.5m/s的低流速場合

　　補償 有溫度、壓力補償

　　潤滑 采用德國GRW自潤滑軸承或外部加油系統

　　一體化表頭可帶 RS 485通訊

　　一體化表頭可帶上下限報警和當量輸出功能

　　氣體工況流量和標方流量的換算

　　"氣態方程：Pv=naRT"

　　p為壓強，V為體積，n為物理的量，R為常數，T為絕對溫度

　　理想氣態當p,V,n,T的單位分別采用Pa(帕斯卡)，m3(立方米)，mol，R的輸出為8.31

　　比如 計量時候的穩壓補償，其實就是換算一下，將工況流量直接轉換成標方(20℃,101.325Kpa)流量。

　　例如：工況溫度32度，工況壓力0.6MPa,工況流量100m3/h,試計算標方流量為：

　　標方流量=工況流量×(工況壓力絕×標況溫度絕)÷(標況壓力絕×工況溫度絕)

　　Q標=100×(701325×273)÷(101325×305)=619.5345m3/h

　　技術性能

選型代碼

注：1.法蘭連接尺寸按JB/T  81-1994或JB/T    79-1994。
2.有*者為特殊訂貨
3.外形和連接尺寸同"3320液體渦輪流量傳感器"
