壓力變送器接線方式

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們在線交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

壓力變送器有著自己獨特的接線方式，它一共有三種接線方式，分別是二線制，三線制，四線制。下面就用圖文來給大家解析一下這三種不同的接線方式。

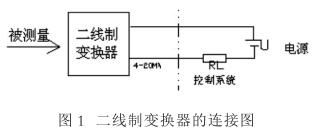

圖 1 為二線制變換器的接線圖。直流電源 U（ 24V ）通過兩根線向現場的變換器供電，同時這兩根線又是輸出信號（ 4～20mA ）的傳輸線。輸出的電流信號需經過標準電阻 RL=250Ω 轉換為電壓 UL=IRL= （ 1～5 ） U 送至控制器。這種二線制變換器的特點是只用于檢測信號而沒有控制功能。

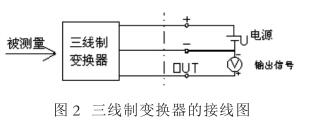

三線制變換器的接線圖如圖 2 所示，電流輸出系統除了兩根電流傳輸線以外，還有一根電源線向變壓器提供電源。三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。其供電大多為 DC 24V ，輸出信號有 DC4-20mA ，負載電阻為 250Ω 或者 DC0-10mA ，負載電阻為 0-1.5kΩ ；有的還有 mA 和 mV 信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。

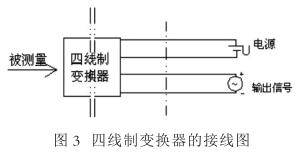

由于 DC4-20mA 、 DC 1-5V 信號制的普及和應用，在控制系統應用中為了便于連接，就要求信號制的統一，為此要求一些非電動單元組合的儀表，如在線分析、機械量、電量等儀表，能采用輸出為DC4-20mA 信號制，但是由于其轉換電路復雜、功耗大等原因，難于全部滿足上述的三個條件而無法做到兩線制，就只能采用外接電源的方法來做輸出為DC4-20mA 的四線制變送器了。四線制變送器供電大多為 AC 220V ，也有供電為 DC24V 的。輸出信號有 DC 4-20mA ，負載電阻為 250Ω ，或者 DC 0-10mA ，負載電阻為 0-1.5kΩ ；的還有 mA 和 mV 信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同，如圖 4.3 所示。
